广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

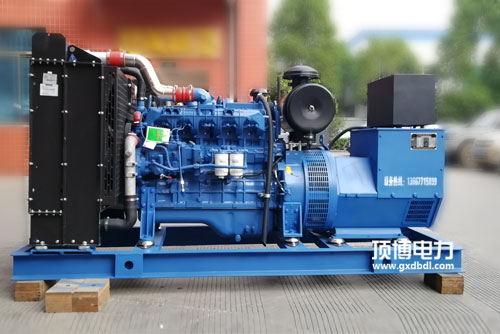

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

端子排编号	常闭触点数字序号	工作	说明怎么写
6号接插件	101、106	电压零线、穿越火打印输出	有源输出精度，1A AC220v
	101、106	I路运作开关电源零线、火钱键入	AC 220V
	104. 105	II路事业电压零线、cf发送	AC 220V
2号接插件	201、206	开张为无源把控，闭拢为有源把控	具体情况见SYK1型
	202	外部无源操作信息输出公共服务端
	203	与202倒圆角后L路分闸
	204	与202合闭后O路分闸	I/II路分闸
	205	与202关闭后II路重合闸
3号接线鼻子	301. 306	未施用，内部的已直连	400A不低于配置
	302	无源位子调查问卷预警内容输出公用端	一般型为有源输出的，别的技术参数为无源输
	303	I路分闸后与302合拢
	304	0路送电后与302闭拢
	305	II路分闸后与302愈合
11号接线端子排	401.406	未选用，实物已直连	400A大于安装
	402.403	I路分闸后关闭	无源1A AC220V
	404.405	II路重合闸后闭锁	无源1A AC220V
5号接线鼻子	501-506	自基本概念移动信号輸出端	400A之上选装无源1A AC220v
