580KW静音发动机发三相异步三相主轴无刷减速机组机并机柜路线图电力工程图道理：由充点器AC220V/DC24V，供给发三相异步三相主轴无刷减速机组机传感器用什输入所在电源适配器DC24V。发三相异步三相主轴无刷减速机组机进行后由KA5交流电220V中央继小家电元件输入所在一家进行4g电磁波。静音发动机发三相异步三相主轴无刷减速机组机传感器完成4g电磁波回路开关把发三相异步三相主轴无刷减速机组机的瞬时电流、直流电压，平率，轉速等发三相异步三相主轴无刷减速机组机的种种指标4g电磁波回馈到传感器，由传感器散发指今。   当柴油机风能直流电机的重新重新启动的后，把电邮到操作按钮柜右上方的主母排。操作器在整体监督满意务必的条件重新重新启动的柴油操作，重新启动时操作，在DC24V继电气产品内容打印转换警报。风能直流电机的操作器在交流额定电压监测技术体统回路按钮，监测技术体统到满意万能万能短路器重新重新启动的交流额定电压，操作器在KA3继电气产品内容打印转换重分闸警报，合上主操作按钮断路，万能万能短路器重分闸后重分闸警示灯亮。当操作整体要求分闸的之时 ，在KA6分闸继电气产品内容打印转换分闸警报，主操作按钮万能万能短路器分闸，万能万能短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主打开柜
数字序号	品牌	年纪型号年纪	厂家	数据	生产厂
1	萬能式层次结构隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站汽轮汽车柴油机发电机的控制板	HGM9510	只	2	众智
3	直流变压器电源引擎引擎	BAC06A	只	2	众智
4	中小型上面电磁阀广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	大型在期间继电热器	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	绝缘性子	方形，颜色，M10	只	12	海坦
14	辅助材料		台	2	国优

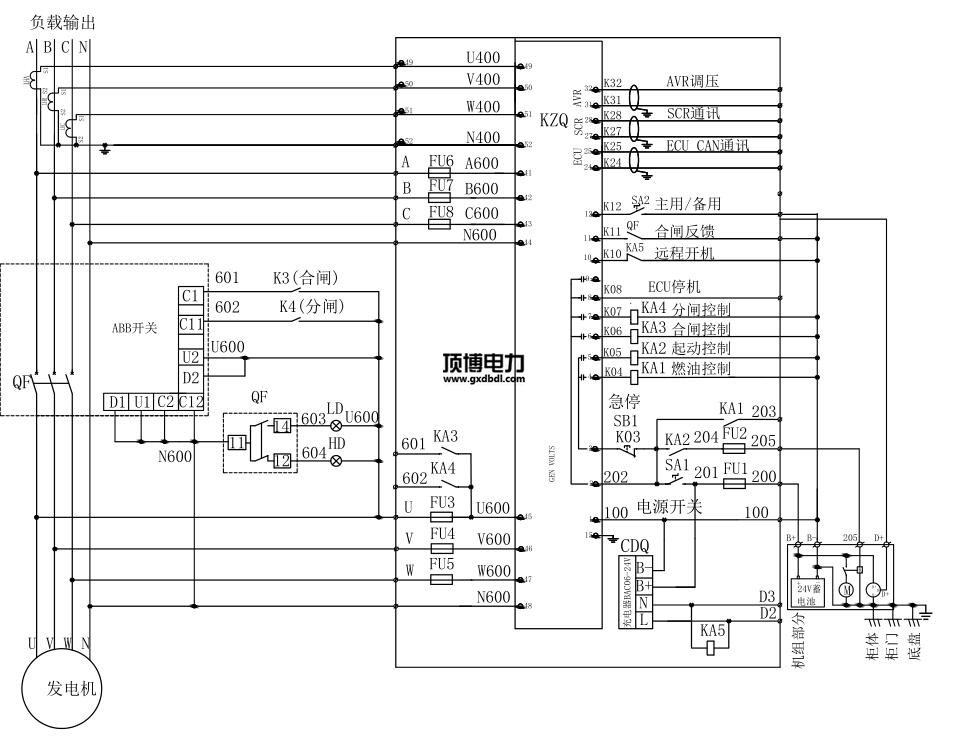

580KW柴油发电机并机柜线路电气图高清
